规格参数
功能特点
1.采用工业级5寸彩色液晶屏，分辨率高达800×480。
2.具备6个固定电压量程：100V、250V、500V、1000V、2500V、5000V。自定义电压模式50V～5000V连续可调，步进电压10V。

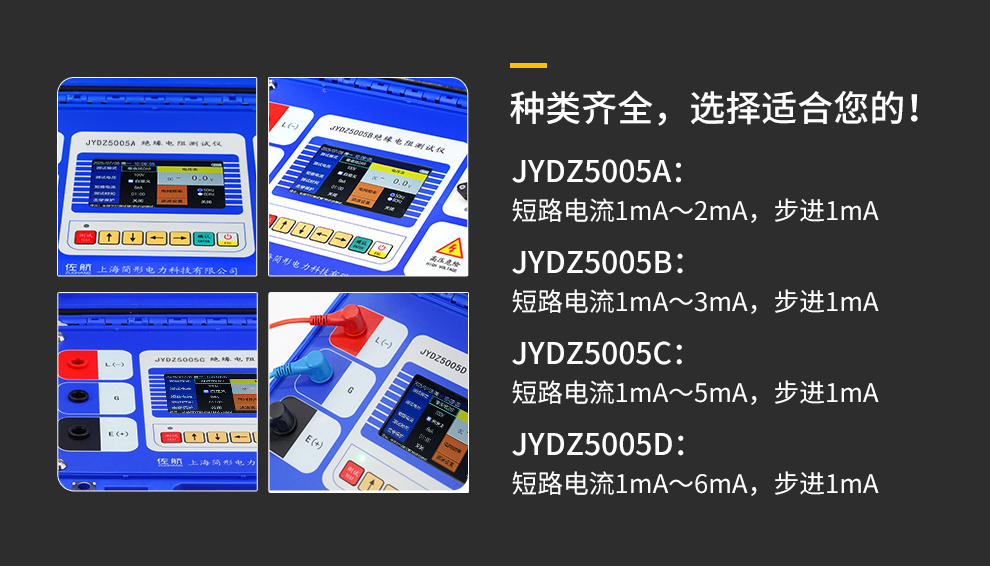

3.正常输出短路电流6mA；
JYDZ5005A：1mA～2mA，可调，步进1mA
JYDZ5005B：1mA～3mA，可调，步进1mA
JYDZ5005C：1mA～5mA，可调，步进1mA
JYDZ5005D：1mA～6mA，可调，步进1mA
4.正常连续输出功率27W。

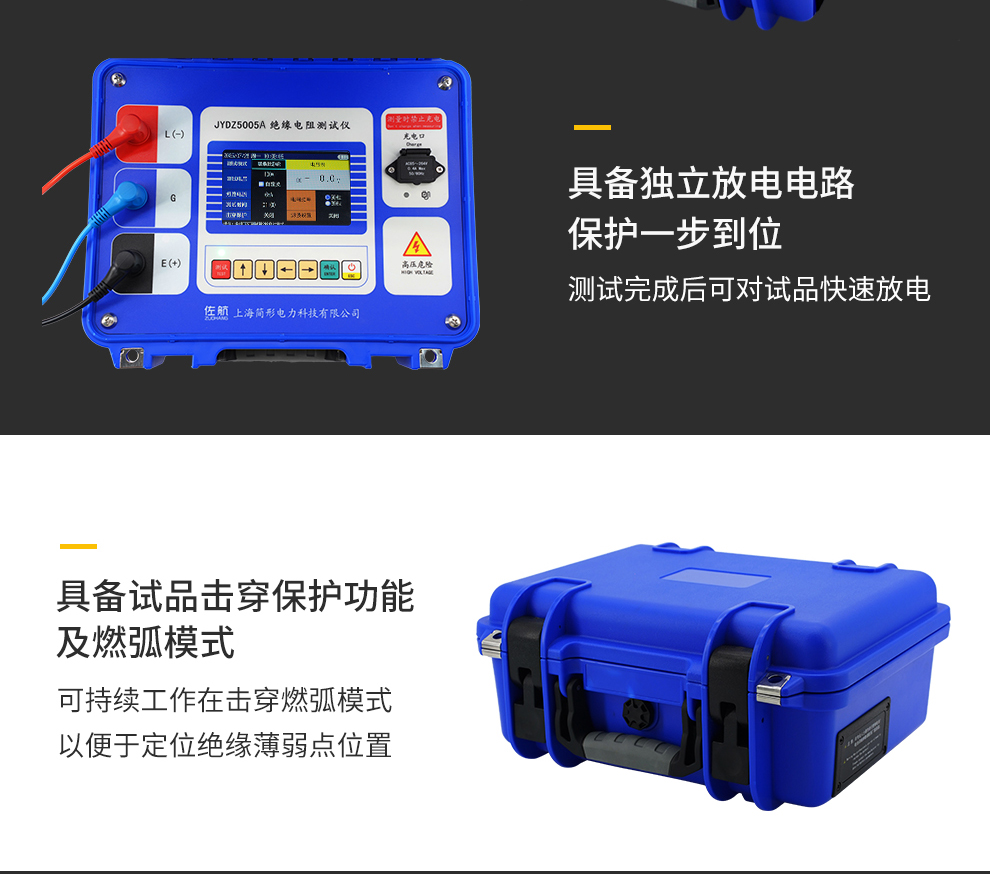

5.具备独立放电电路，测试完成后可对试品快速放电。
6.具备试品击穿保护功能及燃弧模式；可持续工作在击穿燃弧模式，以便于定位绝缘薄弱点位置。

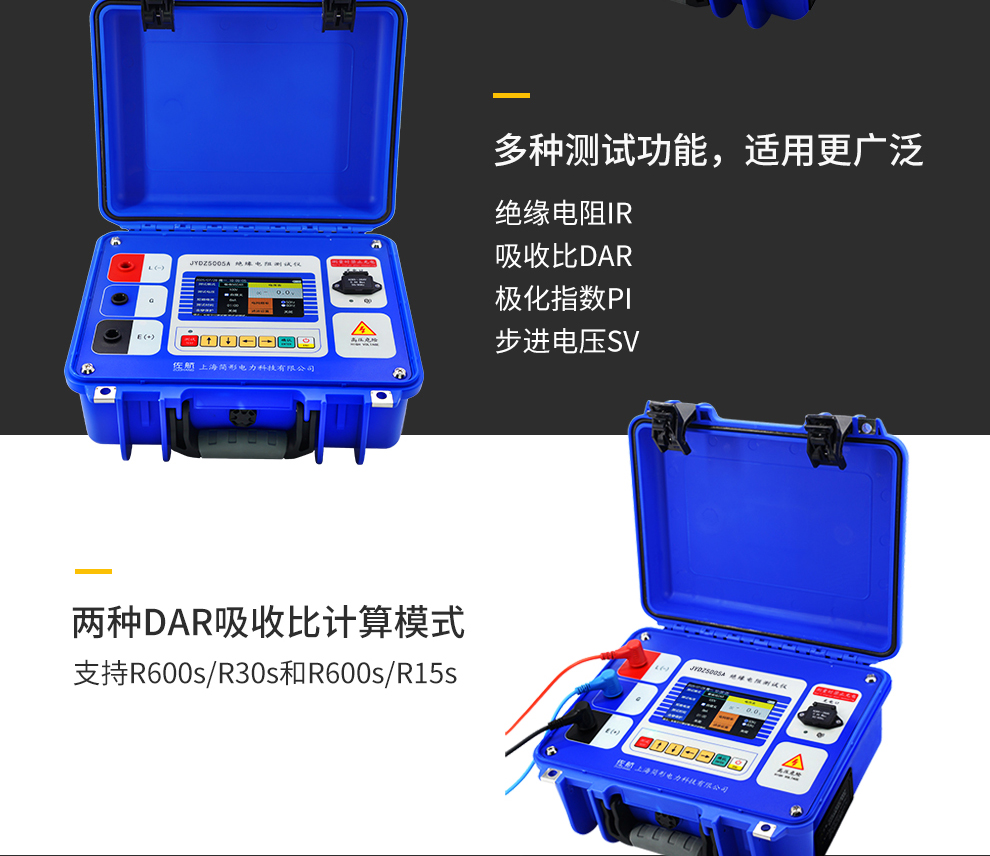

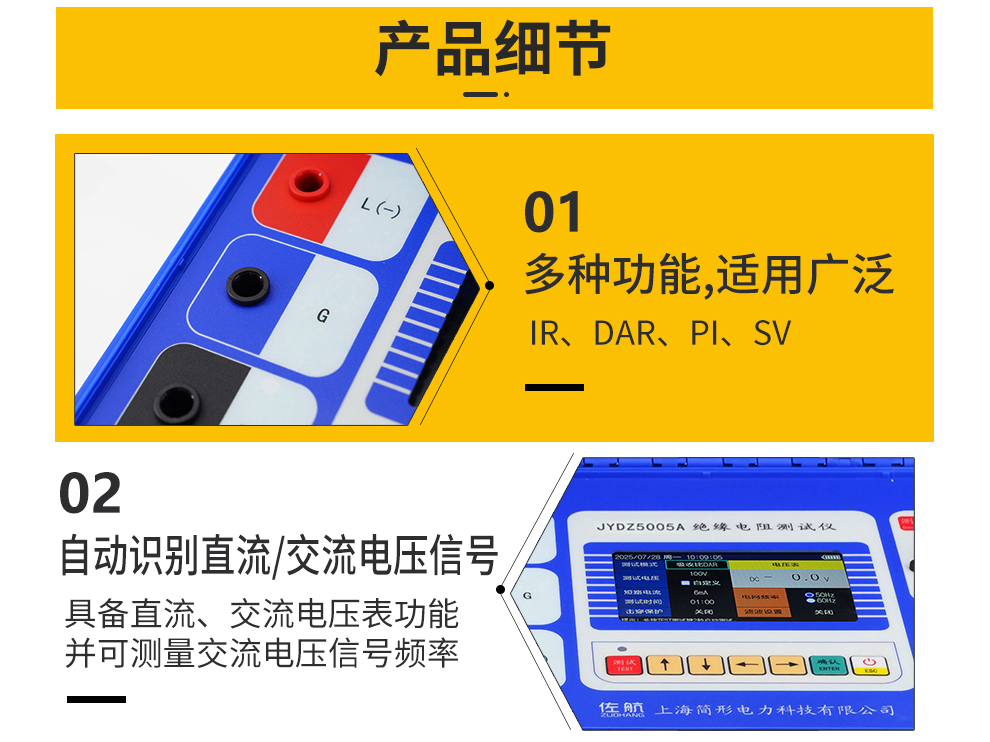

7.具备绝缘电阻IR、吸收比DAR、极化指数PI、步进电压SV测试功能。
8.支持R600s/R30s和R600s/R15s两种DAR吸收比计算模式。
9.具备直流、交流电压表功能，自动识别直流电压和交流电压信号，并可测量交流电压信号频率。

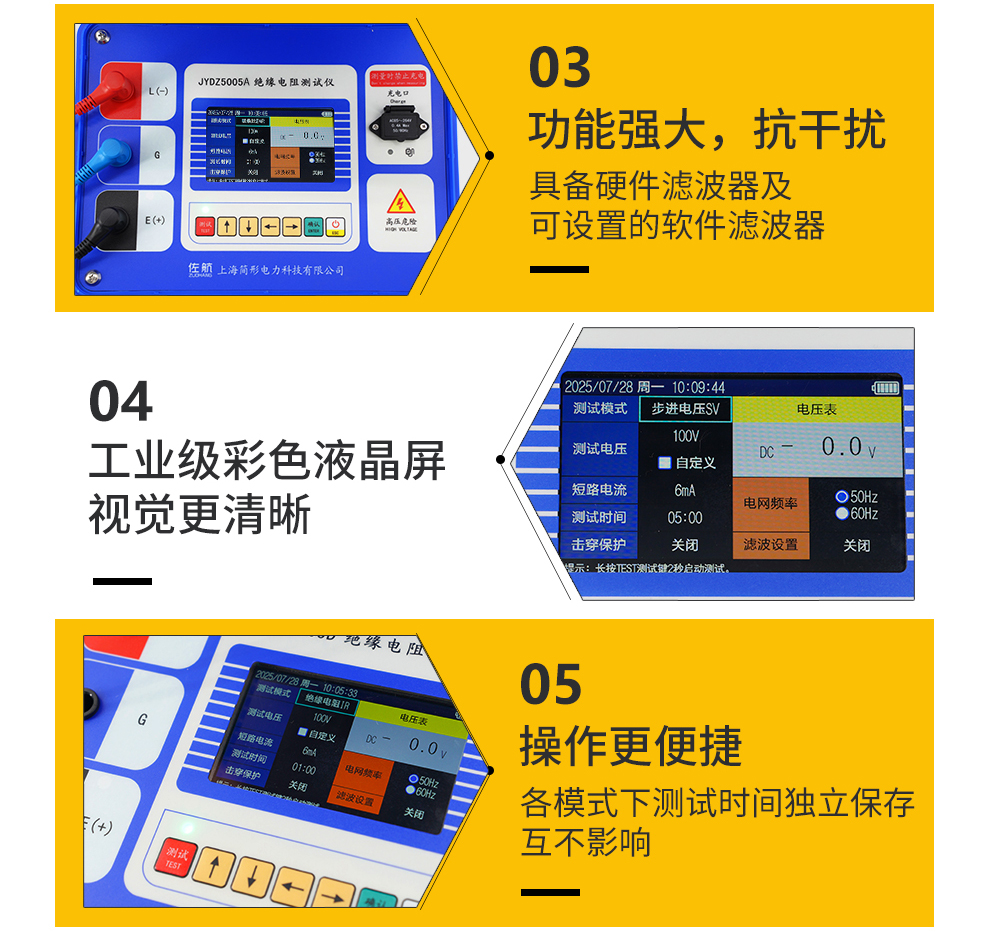

10.具备硬件滤波器及可设置的软件滤波器，大大提高仪器的抗干扰性能。
11.各种测试模式下的测试时间独立保存互不影响，便于下次使用。
12.具备仪器闲置自动关机及电池低电量自动关机功能，自动关机时间可设置。
13.具备蓝牙通讯功能。

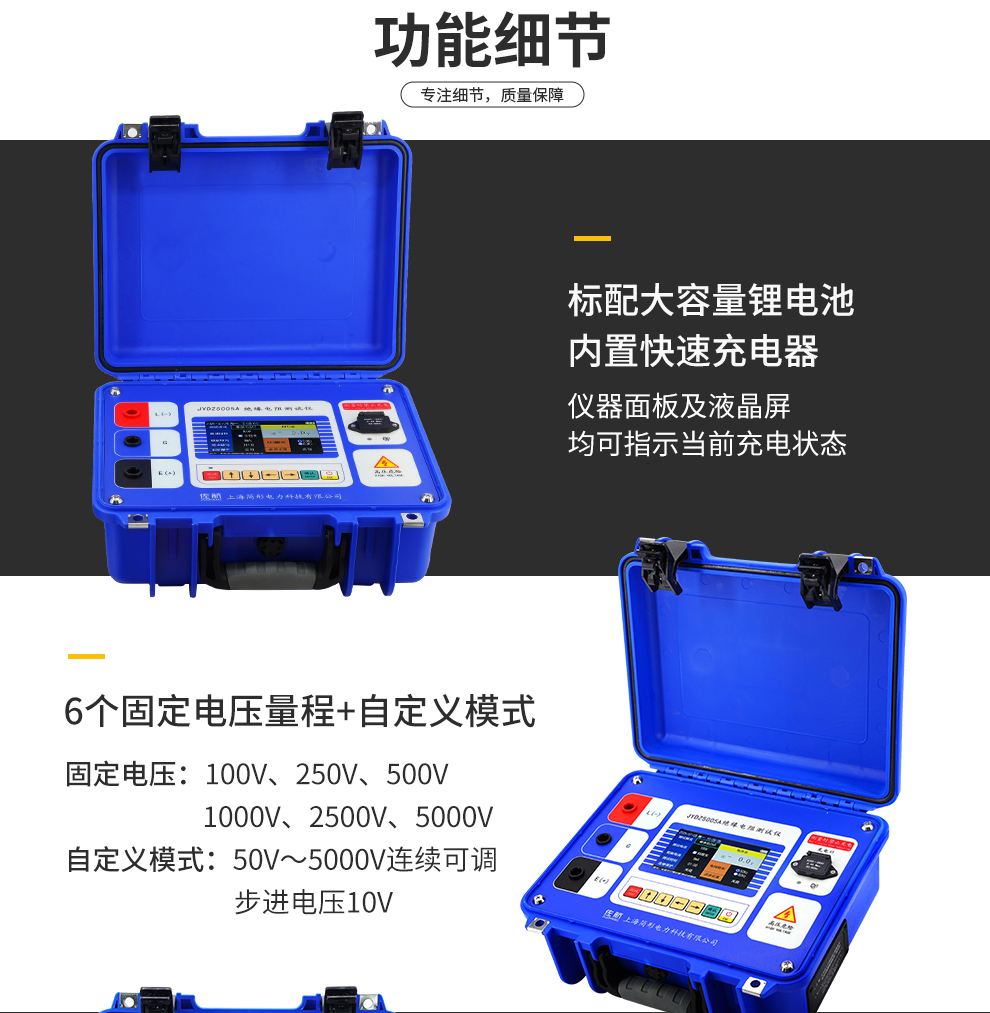

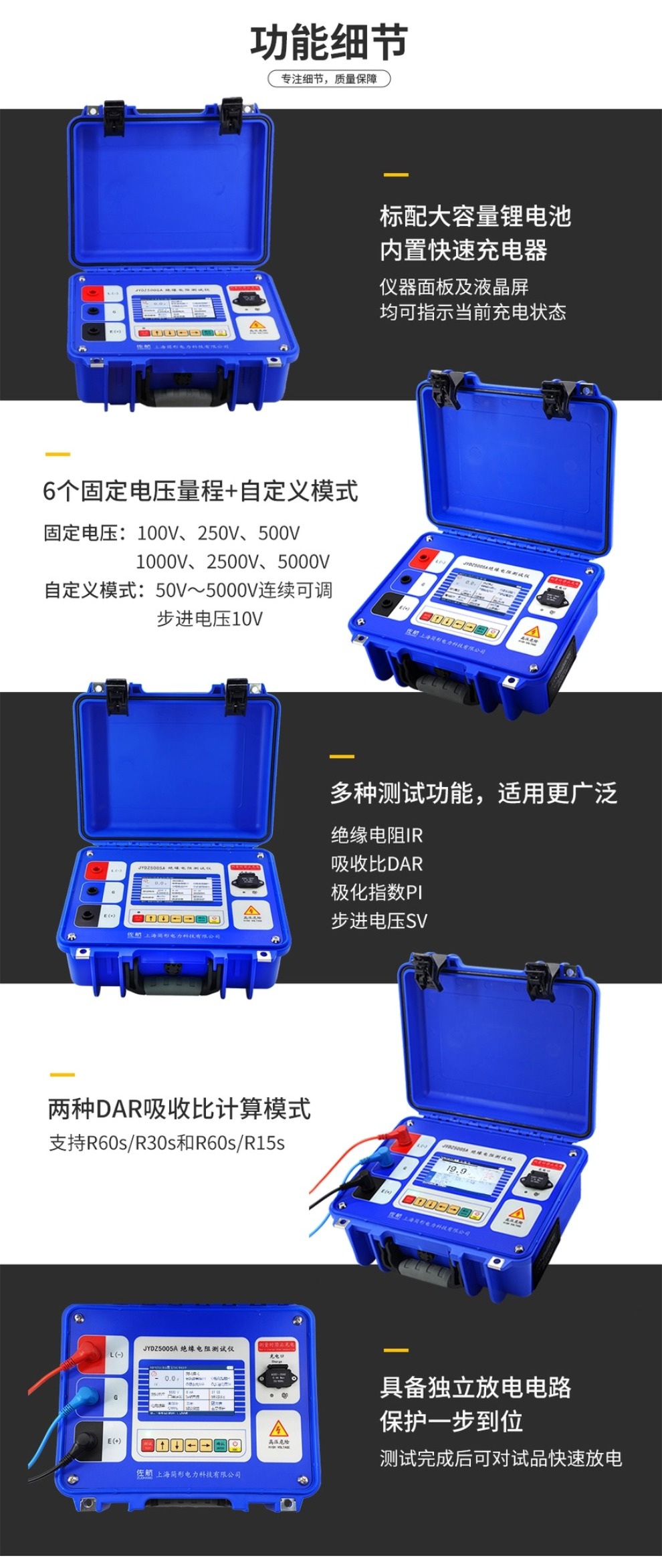

14.标配大容量锂电池，并内置快速充电器；仪器面板及液晶屏均可指示当前充电状态。
技术指标

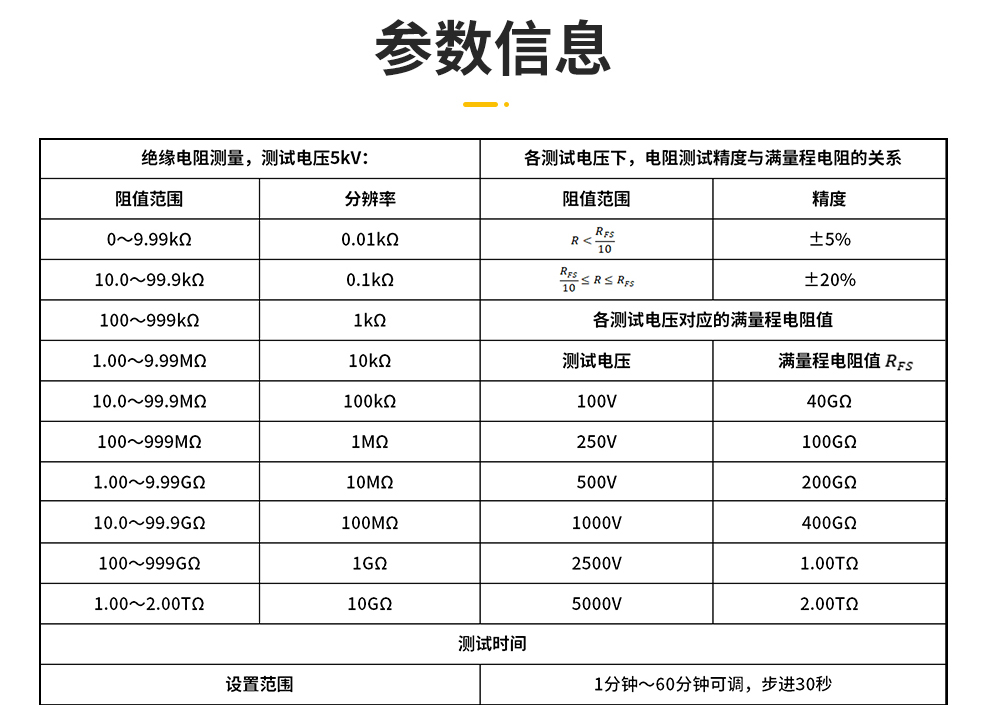

| 绝缘电阻测量，测试电压5kV： | 各测试电压下，电阻测试精度与满量程电阻的关系 | ||
| 阻值范围 | 分辨率 | 阻值范围 | 精度 |
| 0～9.99kΩ | 0.01kΩ |
| ±5% |
| 10.0～99.9kΩ | 0.1kΩ |
| ±20% |
| 100～999kΩ | 1kΩ | 各测试电压对应的满量程电阻值 | |
| 1.00～9.99MΩ | 10kΩ | 测试电压 | 满量程电阻值 |
| 10.0～99.9MΩ | 100kΩ | 100V | 40GΩ |
| 100～999MΩ | 1MΩ | 250V | 100GΩ |
| 1.00～9.99GΩ | 10MΩ | 500V | 200GΩ |
| 10.0～99.9GΩ | 100MΩ | 1000V | 400GΩ |
| 100～999GΩ | 1GΩ | 2500V | 1.00TΩ |
| 1.00～2.00TΩ | 10GΩ | 5000V | 2.00TΩ |
| 测试时间 | |||
| 设置范围 | 1分钟～60分钟可调，步进30秒 | ||

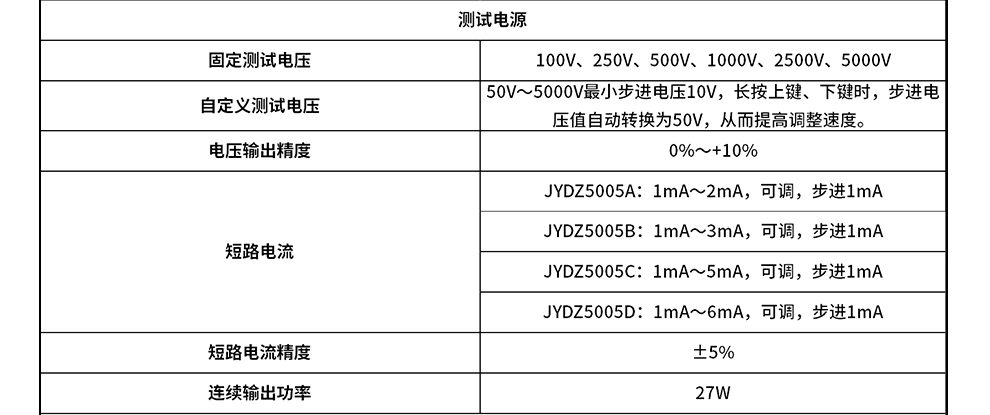

| 测试电源 | |||
| 固定测试电压 | 100V、250V、500V、1000V、2500V、5000V | ||
| 自定义测试电压 | 50V～5000V最小步进电压10V，长按上键、下键时，步进电压值自动转换为50V，从而提高调整速度。 | ||
| 电压输出精度 | 0%～+10% | ||
| 短路电流 | JYDZ5005A：1mA～2mA，可调，步进1mA | ||
| JYDZ5005B：1mA～3mA，可调，步进1mA | |||
| JYDZ5005C：1mA～5mA，可调，步进1mA | |||
| JYDZ5005D：1mA～6mA，可调，步进1mA | |||
| 短路电流精度 | ±5% | ||
| 连续输出功率 | 27W | ||

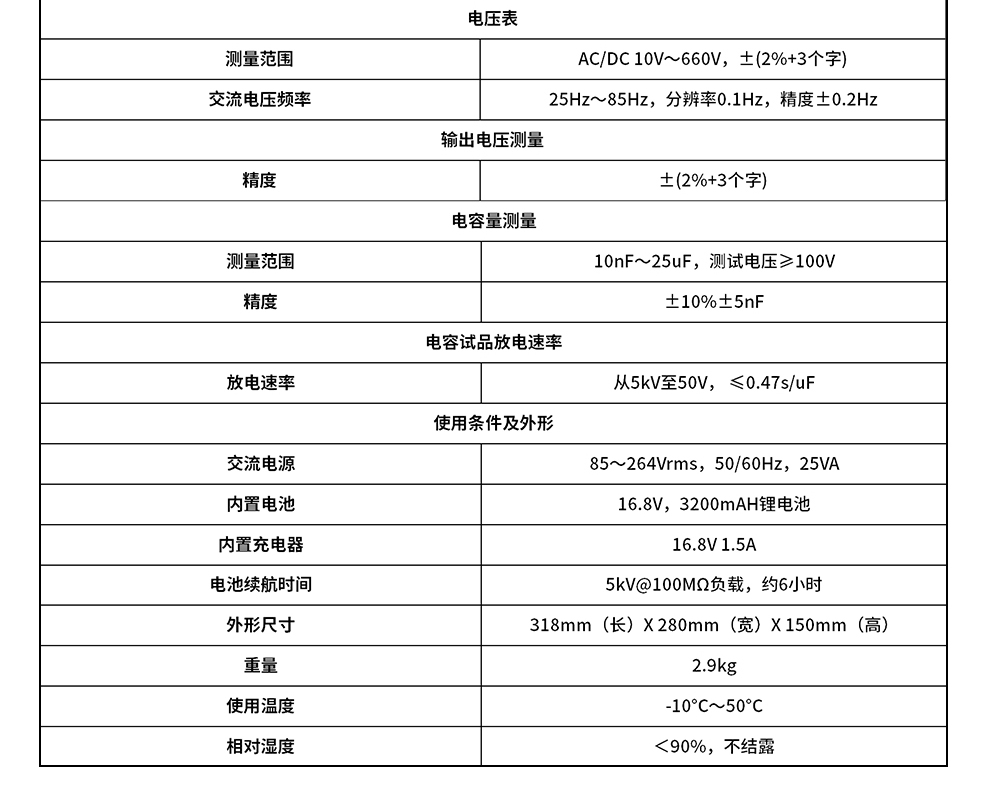

| 电压表 | |||
| 测量范围 | AC/DC 10V～660V，±(2%+3个字) | ||
| 交流电压频率 | 25Hz～85Hz，分辨率0.1Hz，精度±0.2Hz | ||
| 输出电压测量 | |||
| 精度 | ±(2%+3个字) | ||
| 电容量测量 | |||
| 测量范围 | 10nF～25uF，测试电压≥100V | ||
| 精度 | ±10%±5nF | ||
| 电容试品放电速率 | |||
| 放电速率 | 从5kV至50V， ≤0.47s/uF | ||
| 使用条件及外形 | |||
| 交流电源 | 85～264Vrms，50/60Hz，25VA | ||
| 内置电池 | 16.8V，3200mAH锂电池 | ||
| 内置充电器 | 16.8V 1.5A | ||
| 电池续航时间 | 5kV@100MΩ负载，约6小时 | ||
| 外形尺寸 | 318mm（长）X 280mm（宽）X 150mm（高） | ||
| 重量 | 2.9kg | ||
| 使用温度 | -10℃～50℃ | ||
| 相对湿度 | ＜90%，不结露 | ||
