佐航绝缘电阻测试仪220kV电缆交接试验实录
2026.03.30
做电力电缆交接试验的同行都清楚：仪器选不对，全程都是坑。
强电磁环境里数据乱跳、仪器不便携导致高空作业风险陡增、测试数据不合规卡验收，最终不仅耽误工期，还直接影响项目回款。
本文以佐航客户承接的某 220kV 变电站高压电缆交接试验项目为实例，结合现行国标要求与现场实测数据，为电力试验从业者提供仪器选型建议。

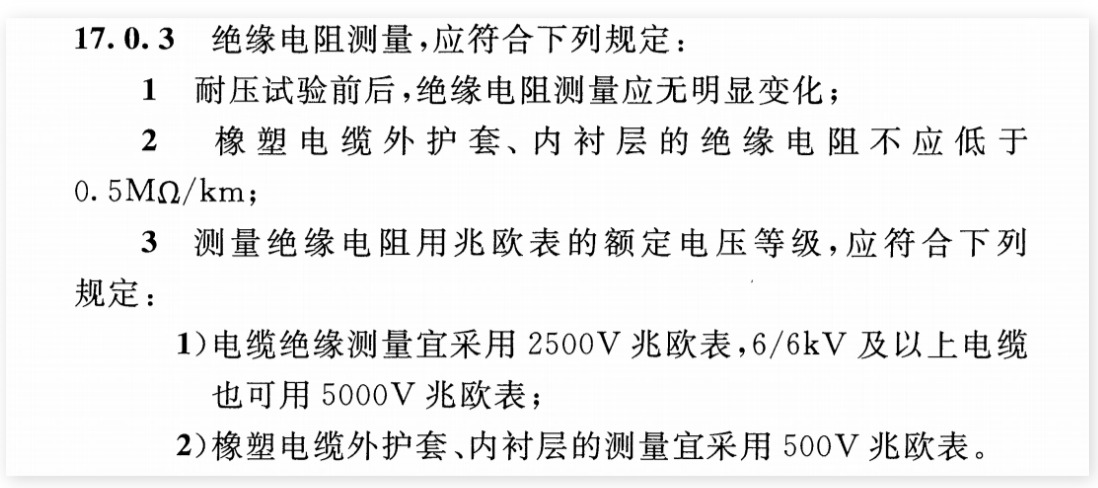

注：以上内容截取《电气设备交接试验标准 GB 50150-2016》文件
一、项目概况
测试内容：220kV电缆主绝缘、外护套绝缘试验。
现场工况：

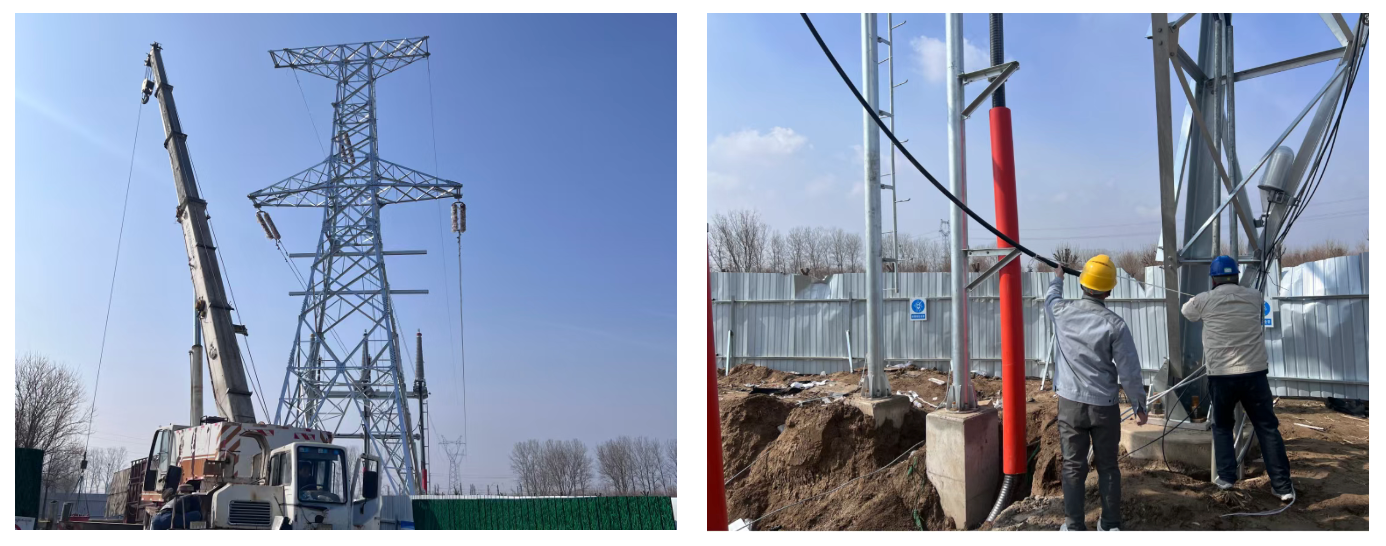

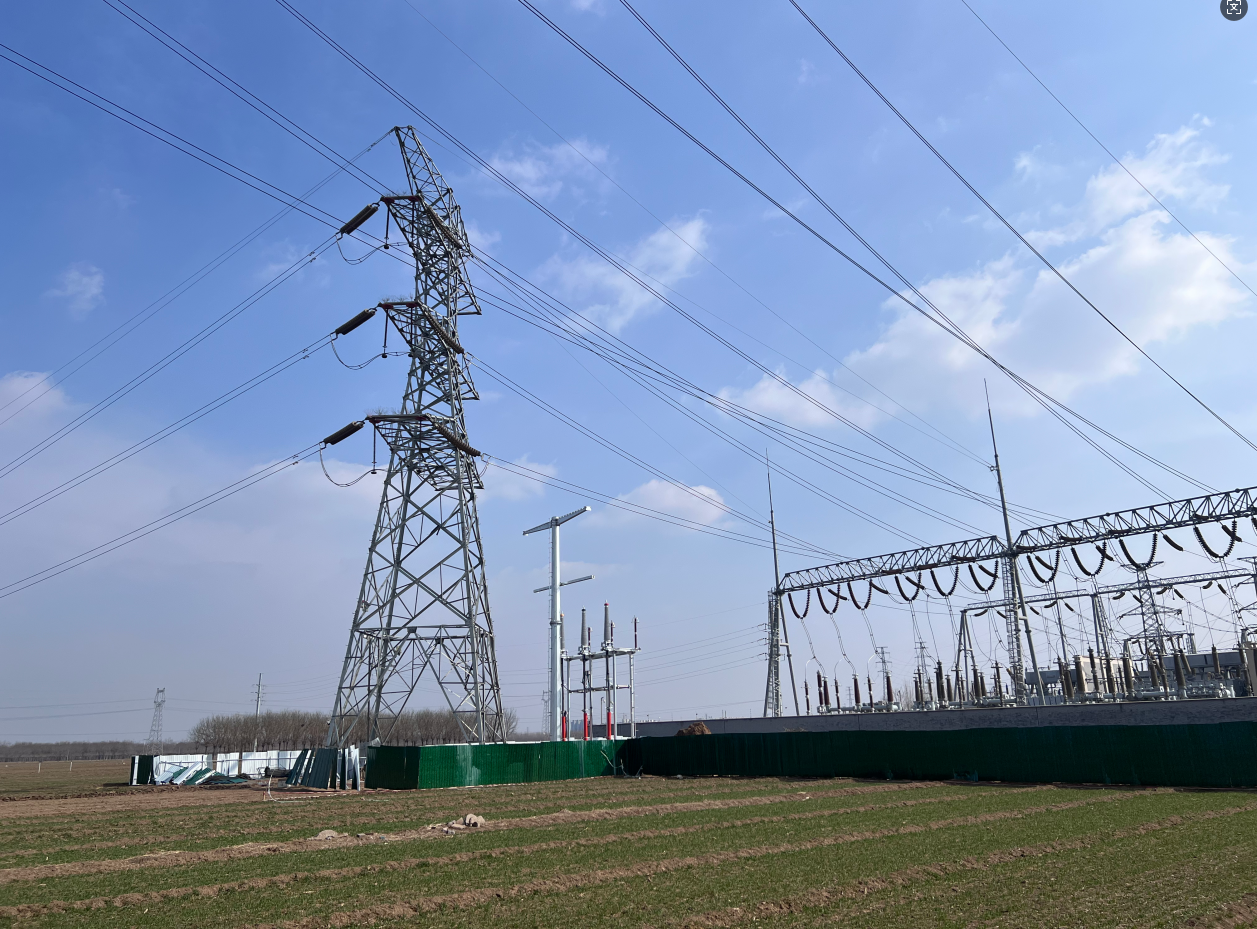

电站内运行设备密集，强工频电磁环境，易造成测试数据大幅跳变；220kV变电站进线电缆，电缆终端头在杆塔上，需要高空作业平台完成试验；佐航绝缘电阻测试仪覆盖6档固定电压（100V至5000V），且支持自定义模式；高压作业安全管控严格，测试数据需满足竣工归档与验收要求。
二、现场痛点→选型→实测应用
1. 强电磁环境：选带硬件级滤波的机型
试验痛点：强电磁场叠加线间耦合干扰，导致测试数据出现 MΩ-TΩ 级大幅跳变，同点位复测数据重复性差，无法输出合规数据；
选型建议：优先选用带硬件级抗干扰滤波模块的设备，而非仅靠软件优化的噱头功能；

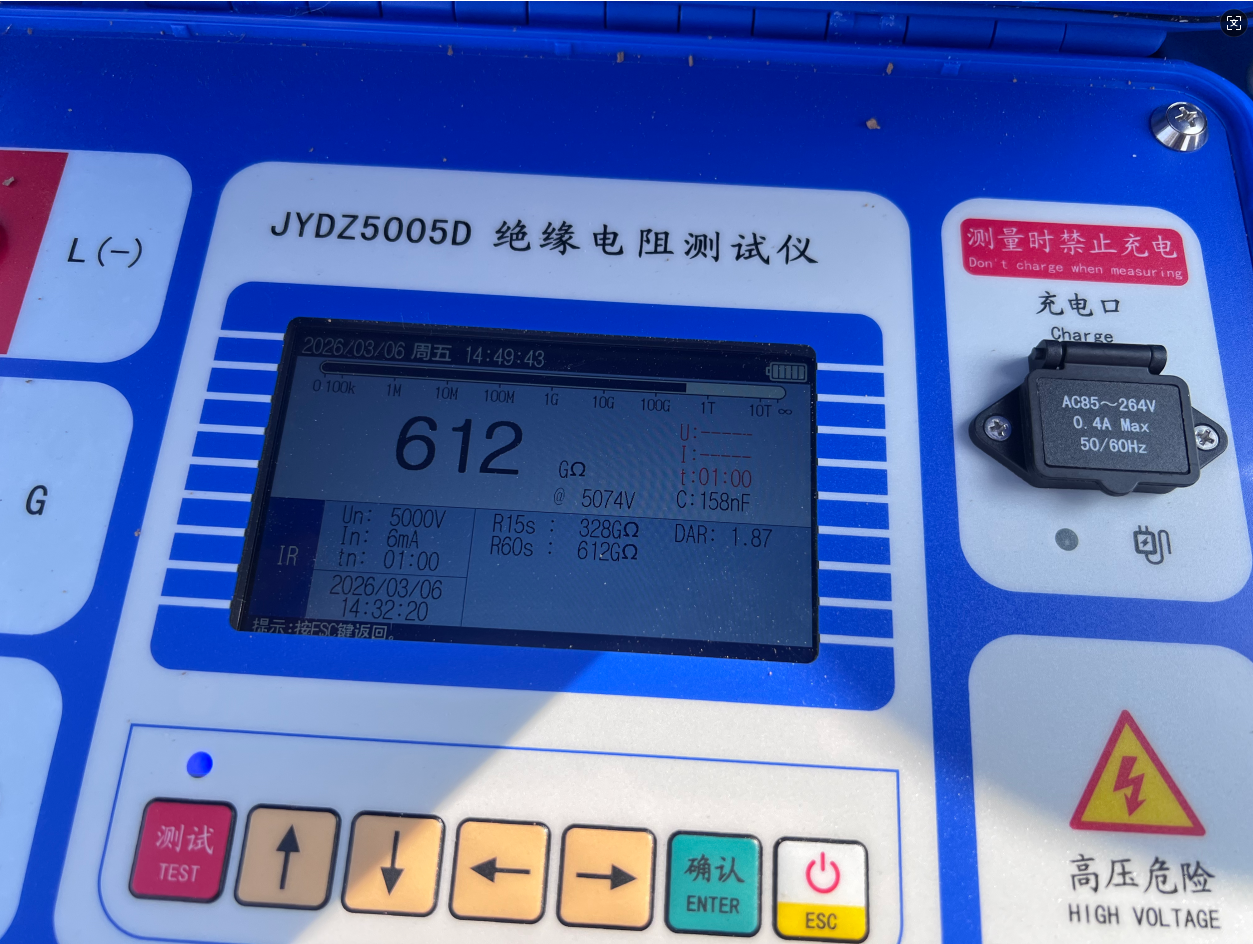

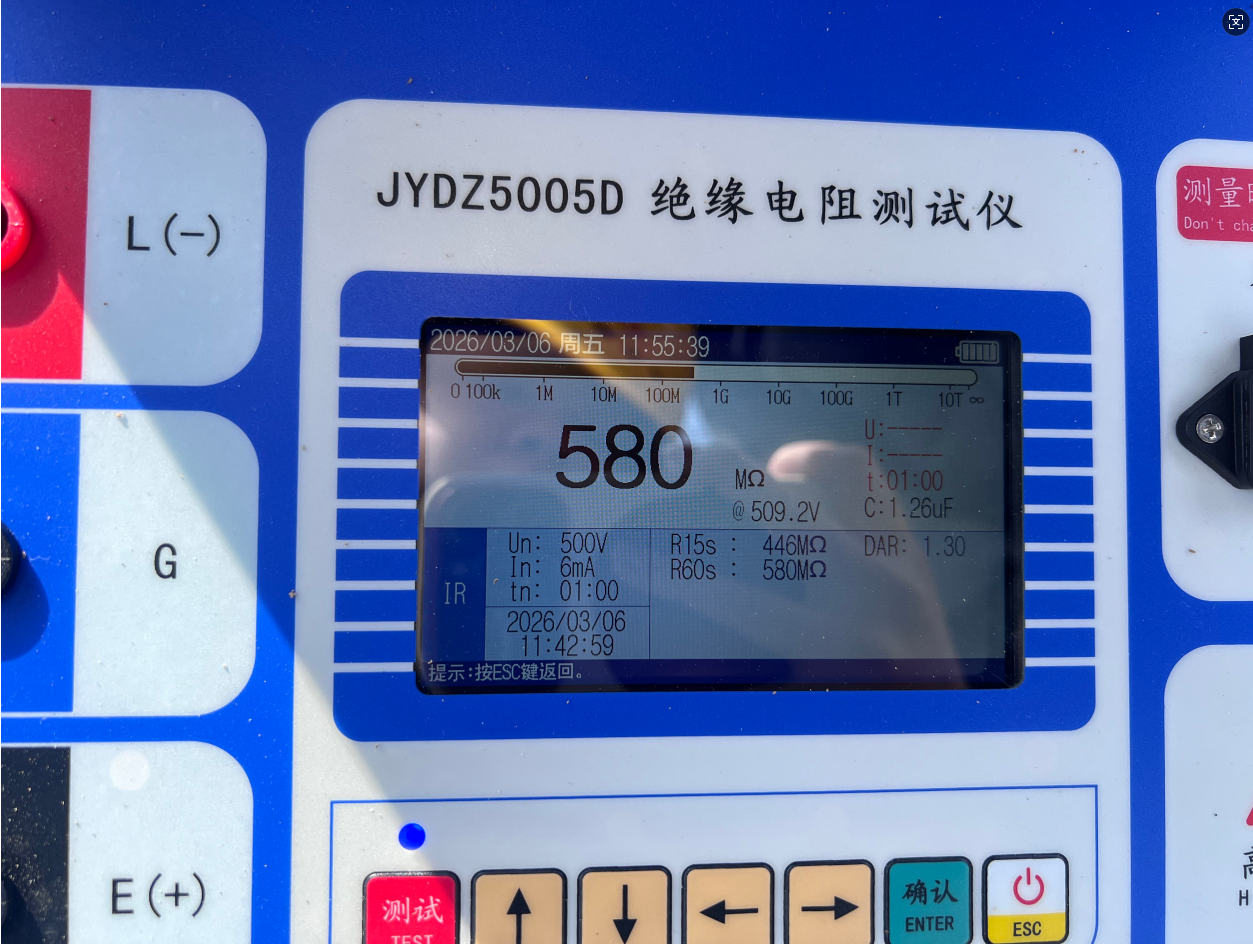

实测效果：采用佐航绝缘电阻测试仪JYDZ5005D，开启硬件滤波功能后，同点位数据稳定性完全满足《电气设备交接试验标准 GB 50150-2016》 ，一次性输出合规有效数据，无需反复复测调整。
2. 测试过程：优先选宽量程、多档位机型
试验痛点：现场仪器量程不够及电压档位影响试验的进度；
选型建议：优选宽量程、多档位可调且功能齐全的绝缘电阻测试仪；
实测效果：佐航绝缘电阻测试仪JYDZ5005D完全匹配现场需求
阻值范围：0~2.00TΩ
测试范围：AC/DC10V~660V士(2%+3个字)
电容量测量：10nF~25uF，测试电压≥100V
测试电压：自定义50V~5000V，最小步进电压10V
短路电流：佐航绝缘电阻测试仪共包含4种规格，同一输出电压，不同输出电流（详情见下表），可满足不同测试需求。
型号 | 短路电流范围 | 步进 |
JYDZ5005A | 1mA~2mA | 1mA |
JYDZ5005B | 1mA~3mA | 1mA |
JYDZ5005C | 1mA~5mA | 1mA |
JYDZ5005D | 1mA~6mA | 1mA |
3. 高空作业：优选轻量化机型，适配狭窄空间操作
· 试验痛点：笨重设备不易携带，延长高空作业时长；
· 选型建议：优先选用轻量化机型，支持狭窄空间操作；

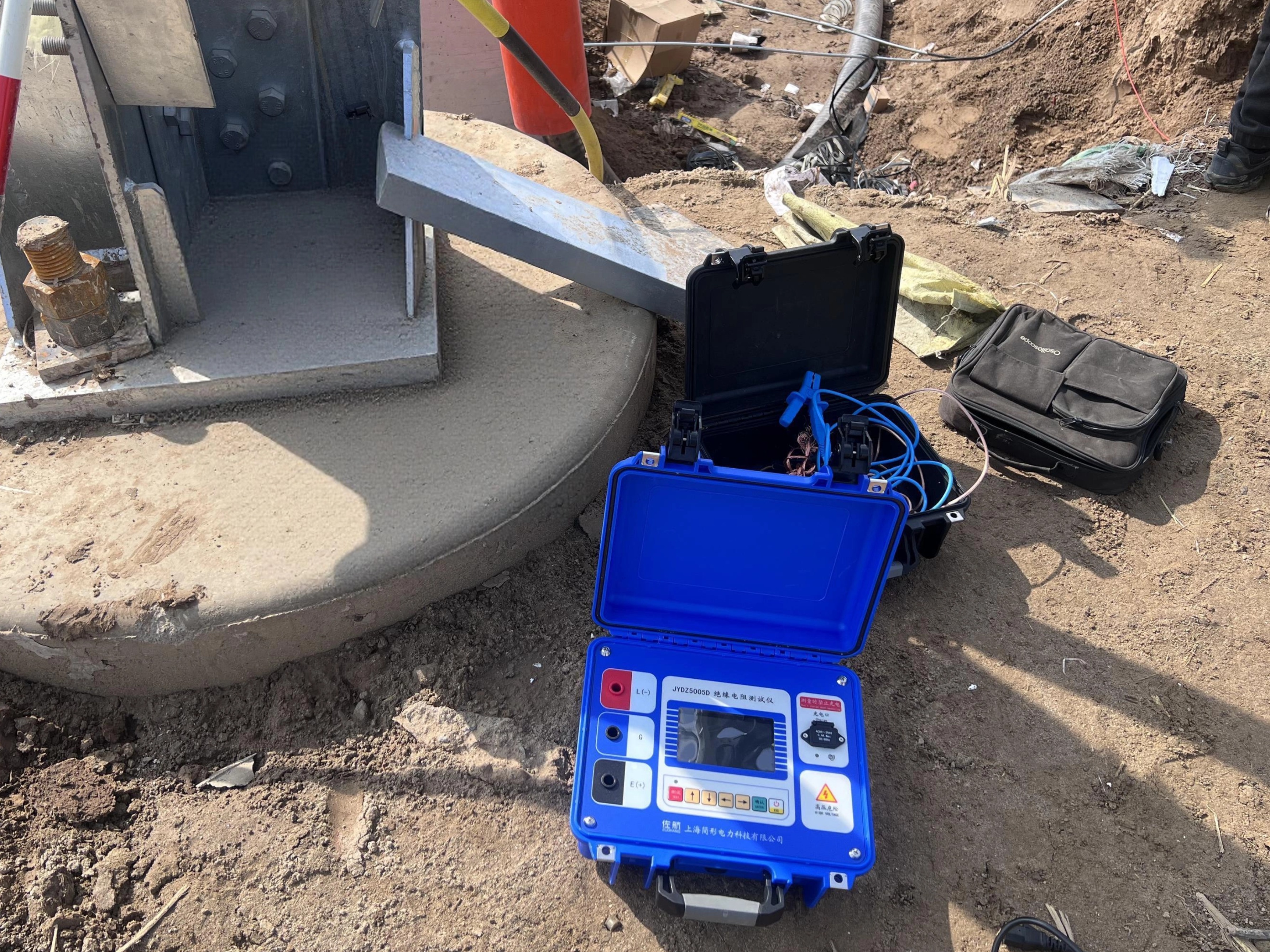

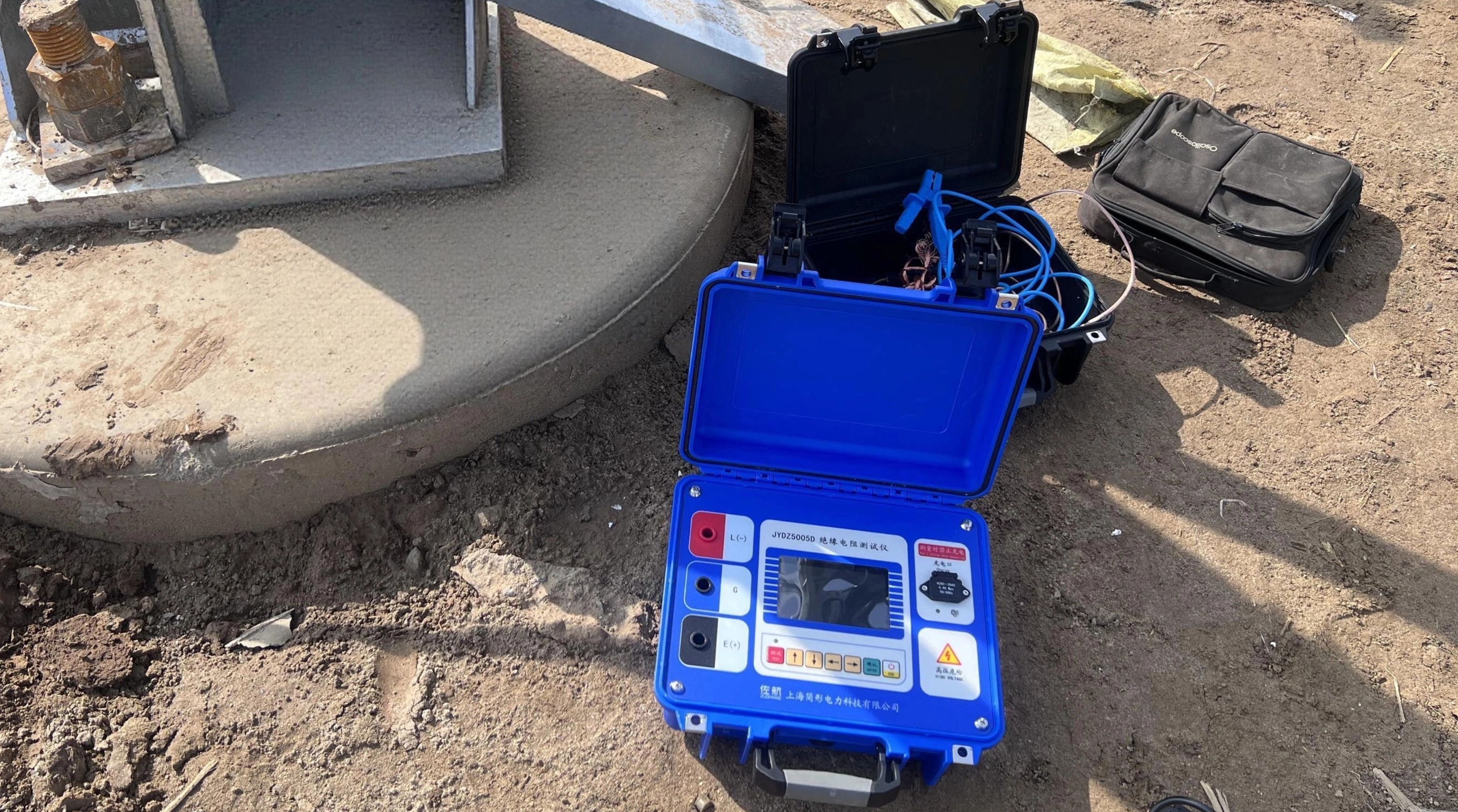

· 实测效果：佐航绝缘电阻测试仪采用紧凑轻量化设计，整机重量2.9kg，操作方便，有效缩短高空作业时间。
三、项目交付成果
本次项目顺利完成，所有测试数据完全符合《电气设备交接试验标准 GB 50150-2016》，按期完成交付。
项目电气负责人现场反馈：「这款仪器和现场工况的适配性很强，强干扰环境下数据也很稳，一次性通过试验，很快很好用。」
四、绝缘电阻测试仪选型核心总结
结合本次现场试验，电站电缆交接试验场景下，绝缘电阻测试仪选型必须抓住3个核心要点：
抗干扰是前提：硬件级滤波才具备真实效，能保障复杂环境下数据稳定，减少无效返工；
适配性是重点：宽量程多档位机型，单台覆盖全流程测试，提升作业效率、降低安全风险；
易操作是关键：轻量化设计贴合一线需求，使操作更加简便。
佐航绝缘电阻测试仪，搭载大容量锂电池，支持5kV电压量程，配备多档短路电流，兼具硬件滤波与可调节软件滤波，抗干扰能力突出。为电力运维、设备制造检测及工程安装等场景，提供稳定可靠的绝缘诊断解决方案。
